施耐德Mvnex中置柜EvoPacT HVX新一代真空断路器的安装和调试步骤

安装步骤

准备工作

准备工作

检查设备包装是否完好，核对断路器型号、规格是否与设计要求一致，检查随机附件、备件及技术文件是否齐全。

确保安装现场环境符合要求，如温度、湿度等在规定范围内，安装场地应清洁、无杂物和障碍物。

准备好安装所需的工具和设备，如扳手、螺丝刀、万用表等。

检查设备包装是否完好，核对断路器型号、规格是否与设计要求一致，检查随机附件、备件及技术文件是否齐全。

确保安装现场环境符合要求，如温度、湿度等在规定范围内，安装场地应清洁、无杂物和障碍物。

准备好安装所需的工具和设备，如扳手、螺丝刀、万用表等。

柜体检查

检查 MVnex 中置柜柜体的外观，确保无变形、损坏，柜门及各隔室的密封良好。

检查柜体的接地系统是否可靠，接地电阻应符合相关标准要求。

检查柜内的母线、电缆等连接部位是否牢固，绝缘是否良好。

检查 MVnex 中置柜柜体的外观，确保无变形、损坏，柜门及各隔室的密封良好。

检查柜体的接地系统是否可靠，接地电阻应符合相关标准要求。

检查柜内的母线、电缆等连接部位是否牢固，绝缘是否良好。

断路器安装

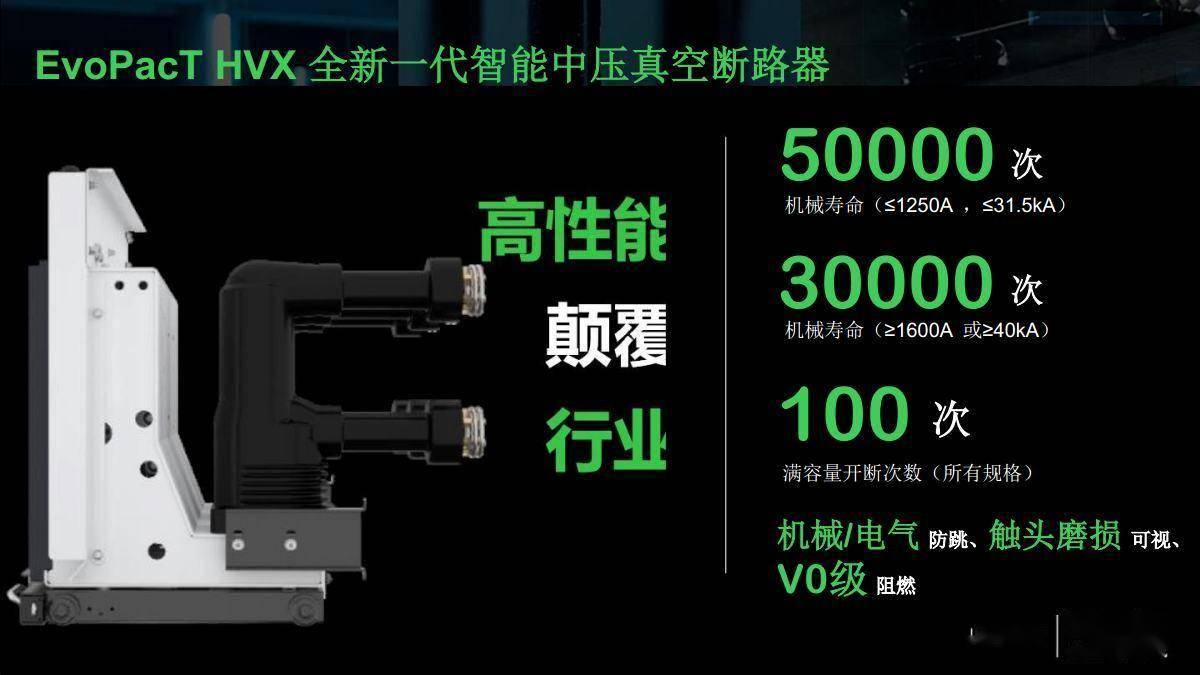

将 EvoPacT HVX 真空断路器手车推至柜体前，确保手车的定位装置与柜体的定位孔对齐。

使用专用工具将手车平稳地推入柜体的试验位置，检查手车与柜体的配合是否紧密，手车的推进和拉出应灵活顺畅，无卡滞现象。

连接断路器的二次控制电缆，确保电缆连接牢固，插头与插座的接触良好。

检查断路器的机械联锁和电气联锁装置是否正常工作，确保手车在试验位置、工作位置和隔离位置时，联锁装置能够可靠地动作。

将 EvoPacT HVX 真空断路器手车推至柜体前，确保手车的定位装置与柜体的定位孔对齐。

展开全文

使用专用工具将手车平稳地推入柜体的试验位置，检查手车与柜体的配合是否紧密，手车的推进和拉出应灵活顺畅，无卡滞现象。

连接断路器的二次控制电缆，确保电缆连接牢固，插头与插座的接触良好。

检查断路器的机械联锁和电气联锁装置是否正常工作，确保手车在试验位置、工作位置和隔离位置时，联锁装置能够可靠地动作。

一次回路连接

在断路器处于试验位置时，连接断路器的一次回路，将母线与断路器的进线端和出线端可靠连接，确保连接部位的接触电阻符合要求。

使用合适的力矩扳手按照规定的力矩值紧固连接螺栓，防止松动。

在断路器处于试验位置时，连接断路器的一次回路，将母线与断路器的进线端和出线端可靠连接，确保连接部位的接触电阻符合要求。

使用合适的力矩扳手按照规定的力矩值紧固连接螺栓，防止松动。

整体检查

安装完成后，对断路器和柜体进行全面检查，确保所有部件安装正确，连接牢固，无遗漏。

清理安装现场，保持设备周围的整洁。

安装完成后，对断路器和柜体进行全面检查，确保所有部件安装正确，连接牢固，无遗漏。

清理安装现场，保持设备周围的整洁。

调试步骤

绝缘电阻测试

绝缘电阻测试

使用绝缘电阻测试仪分别测量断路器的主回路、控制回路和辅助回路的绝缘电阻，绝缘电阻值应符合产品技术要求。

对于主回路，绝缘电阻一般应不低于 1000MΩ；控制回路和辅助回路的绝缘电阻应不低于 2MΩ。

使用绝缘电阻测试仪分别测量断路器的主回路、控制回路和辅助回路的绝缘电阻，绝缘电阻值应符合产品技术要求。

对于主回路，绝缘电阻一般应不低于 1000MΩ；控制回路和辅助回路的绝缘电阻应不低于 2MΩ。

耐压试验

在绝缘电阻测试合格后，进行耐压试验。对断路器的主回路施加规定的试验电压（如 1min 工频耐压 42kV），检查是否有闪络、击穿现象。

控制回路和辅助回路的耐压试验电压一般为 2kV，持续时间 1min。

在绝缘电阻测试合格后，进行耐压试验。对断路器的主回路施加规定的试验电压（如 1min 工频耐压 42kV），检查是否有闪络、击穿现象。

控制回路和辅助回路的耐压试验电压一般为 2kV，持续时间 1min。

机械特性测试

使用机械特性测试仪测量断路器的合分闸时间、速度、同期性等参数，这些参数应符合产品技术要求。

例如，EvoPacT HVX 真空断路器的合闸时间一般应在 40-80ms 之间，分闸时间一般应在 20-40ms 之间，三相合闸同期性不超过 2ms，三相分闸同期性不超过 1ms。

使用机械特性测试仪测量断路器的合分闸时间、速度、同期性等参数，这些参数应符合产品技术要求。

例如，EvoPacT HVX 真空断路器的合闸时间一般应在 40-80ms 之间，分闸时间一般应在 20-40ms 之间，三相合闸同期性不超过 2ms，三相分闸同期性不超过 1ms。

电气特性测试

测量断路器的分合闸线圈电阻，应符合产品规定的数值。

进行分合闸操作试验，检查断路器的分合闸动作是否正常，控制回路的指示灯、继电器等元件是否正常工作。

测试断路器的保护功能，如过流保护、欠压保护等，确保保护动作准确可靠。

测量断路器的分合闸线圈电阻，应符合产品规定的数值。

进行分合闸操作试验，检查断路器的分合闸动作是否正常，控制回路的指示灯、继电器等元件是否正常工作。

测试断路器的保护功能，如过流保护、欠压保护等，确保保护动作准确可靠。

智能功能调试

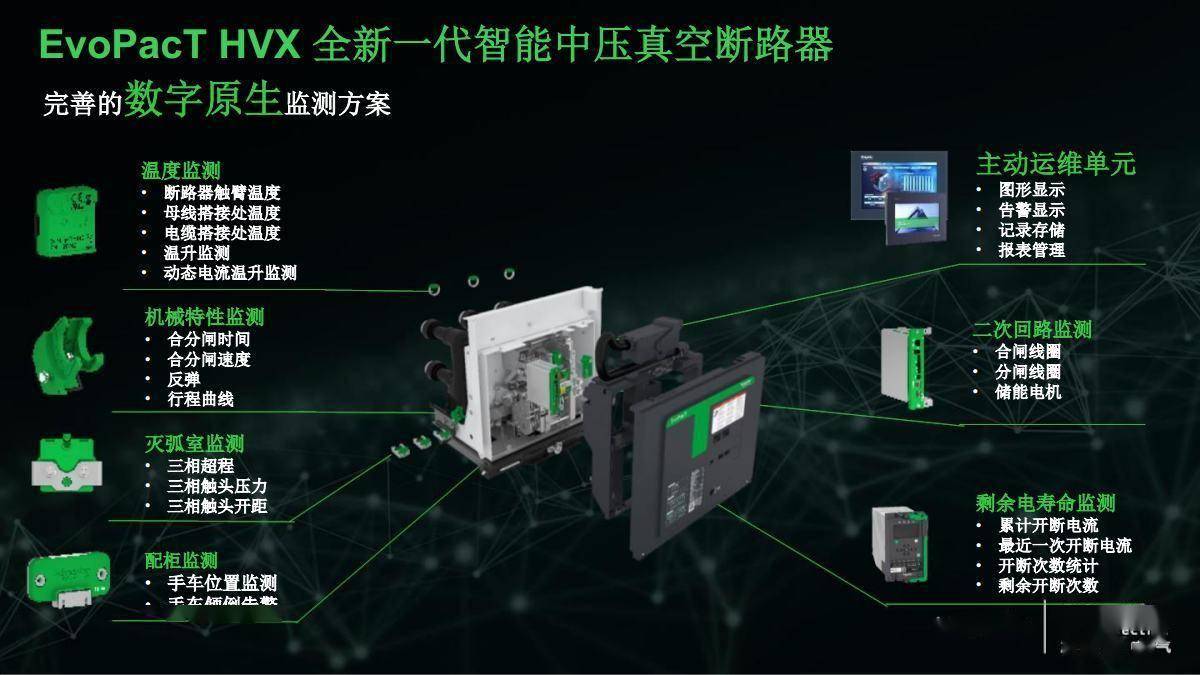

对于具备智能监测功能的 EvoPacT HVX 真空断路器，调试其温度监测、真空灭弧室特性监测、机械特性监测等智能功能。

检查智能监测装置与后台监控系统的通信是否正常，确保数据能够准确上传和接收。

对于具备智能监测功能的 EvoPacT HVX 真空断路器，调试其温度监测、真空灭弧室特性监测、机械特性监测等智能功能。

检查智能监测装置与后台监控系统的通信是否正常，确保数据能够准确上传和接收。

整体调试

在完成上述各项调试后，进行整体调试，模拟实际运行工况，对断路器进行多次分合闸操作，检查断路器与柜体及其他设备的配合是否正常。

检查所有的信号指示、报警装置是否正常工作，确保设备能够安全、可靠地运行。

在完成上述各项调试后，进行整体调试，模拟实际运行工况，对断路器进行多次分合闸操作，检查断路器与柜体及其他设备的配合是否正常。

检查所有的信号指示、报警装置是否正常工作，确保设备能够安全、可靠地运行。

在安装和调试过程中，务必严格按照提供的产品说明书和相关标准进行操作，以确保 EvoPacT HVX 新一代真空断路器的正常运行和安全使用。如果对安装和调试过程有任何疑问，应及时咨询技术支持人员。
