施耐德MVnex中置柜EvoPacT HVX新一代真空断路器常见故障解决方法

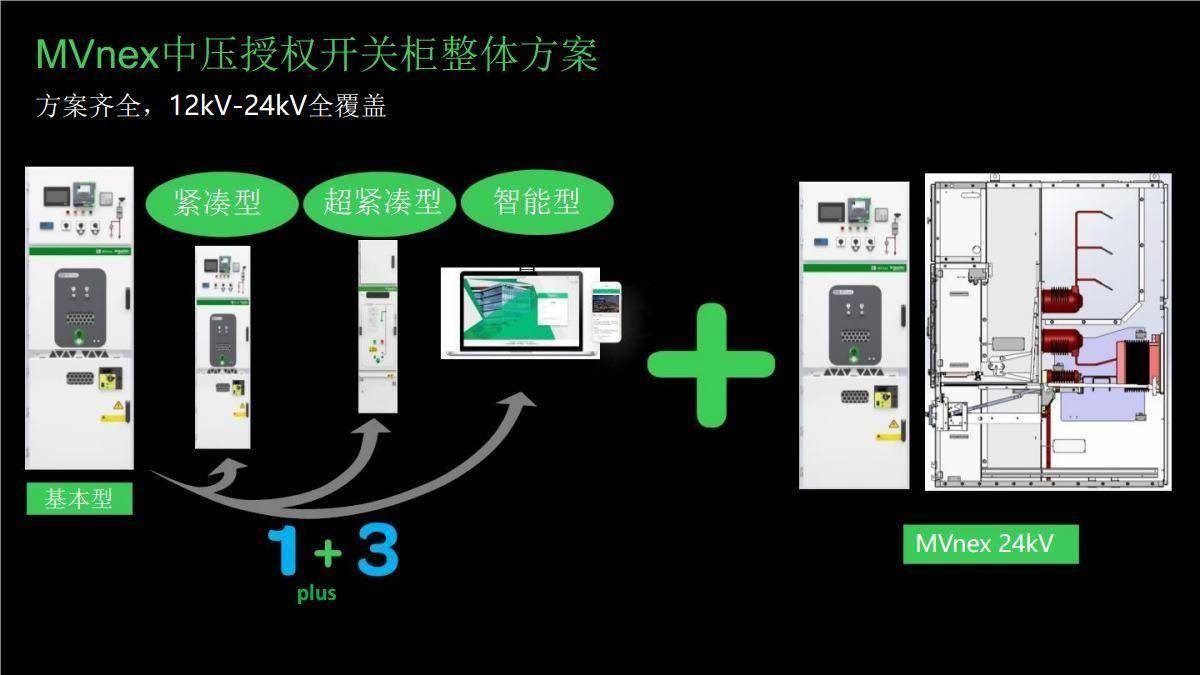

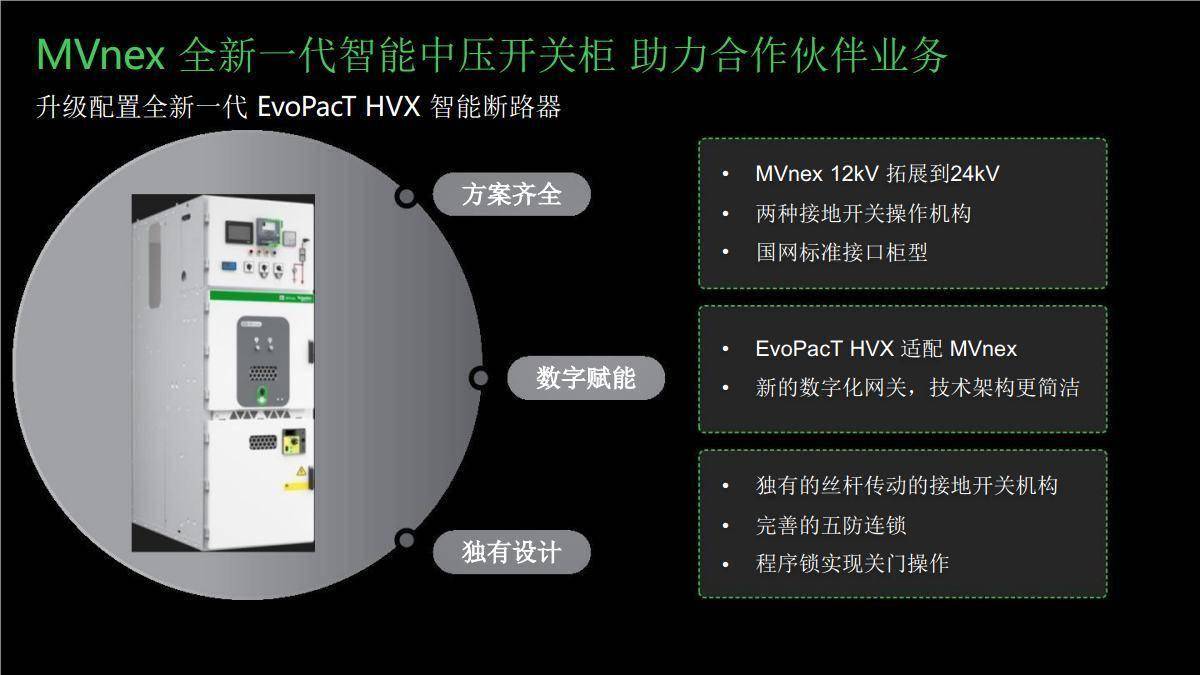

施耐德 MVnex 中置柜 EvoPacT HVX 新一代真空断路器是较为先进可靠的设备，但在长期运行过程中仍可能出现一些故障，以下是常见故障及相应的解决方法：
一、操作机构故障
故障现象：断路器无法合闸
故障现象：断路器无法合闸
检查控制电源，确保电源正常供电，更换熔断的熔断器，检查控制开关和合闸线圈，如有损坏及时更换。
检查操作机构的储能状态，若弹簧未储能，手动或电动操作储能电机进行储能；若储能电机故障，检查电机及其控制回路，修复或更换电机。
确认手车位置是否正确，检查机械联锁装置，如有损坏应及时修复或更换，确保联锁装置正常解锁。
检查合闸按钮和线路连接，修复或更换接触不良的按钮，紧固松动的线路连接。
检查控制电源，确保电源正常供电，更换熔断的熔断器，检查控制开关和合闸线圈，如有损坏及时更换。
检查操作机构的储能状态，若弹簧未储能，手动或电动操作储能电机进行储能；若储能电机故障，检查电机及其控制回路，修复或更换电机。
确认手车位置是否正确，检查机械联锁装置，如有损坏应及时修复或更换，确保联锁装置正常解锁。
检查合闸按钮和线路连接，修复或更换接触不良的按钮，紧固松动的线路连接。
控制回路故障，如控制电源失电、控制回路熔断器熔断、控制开关损坏、合闸线圈断线或烧毁等。
操作机构储能不足，弹簧未储能或储能电机故障。
机械联锁未解除，手车位置不正确或联锁装置损坏。
合闸按钮接触不良或线路连接松动。
控制回路故障，如控制电源失电、控制回路熔断器熔断、控制开关损坏、合闸线圈断线或烧毁等。
操作机构储能不足，弹簧未储能或储能电机故障。
机械联锁未解除，手车位置不正确或联锁装置损坏。
合闸按钮接触不良或线路连接松动。
原因分析：
解决方法：
展开全文
原因分析：
解决方法：
故障现象：断路器无法分闸
检查分闸线圈和分闸回路熔断器，更换损坏的线圈和熔断器。
检查操作机构，手动操作分闸按钮，观察机构动作情况，如有卡滞，清理卡滞部位并进行润滑；检查分闸弹簧和连杆等部件，更换失效或损坏的部件。
检查控制回路，修复或更换损坏的控制开关和辅助开关触点。
检查脱扣器，测试其动作特性，调整或更换动作异常的脱扣器。
检查分闸线圈和分闸回路熔断器，更换损坏的线圈和熔断器。
检查操作机构，手动操作分闸按钮，观察机构动作情况，如有卡滞，清理卡滞部位并进行润滑；检查分闸弹簧和连杆等部件，更换失效或损坏的部件。
检查控制回路，修复或更换损坏的控制开关和辅助开关触点。
检查脱扣器，测试其动作特性，调整或更换动作异常的脱扣器。
分闸线圈断线或烧毁，分闸回路熔断器熔断。
操作机构卡滞，分闸弹簧失效或连杆等部件损坏。
控制回路故障，如控制开关损坏、辅助开关触点接触不良等。
脱扣器故障，如过流脱扣器、欠压脱扣器等动作异常。
分闸线圈断线或烧毁，分闸回路熔断器熔断。
操作机构卡滞，分闸弹簧失效或连杆等部件损坏。
控制回路故障，如控制开关损坏、辅助开关触点接触不良等。
脱扣器故障，如过流脱扣器、欠压脱扣器等动作异常。
原因分析：
解决方法：
原因分析：
解决方法：
故障现象：操作机构动作异常，有异常声响
检查操作机构的运动部件，对磨损的轴承进行更换，紧固松动的销轴，校正或更换变形的连杆。
检查弹簧，如有疲劳或断裂现象，及时更换弹簧。
打开操作机构外壳，清理内部异物，确保机构内部清洁。
检查操作机构的运动部件，对磨损的轴承进行更换，紧固松动的销轴，校正或更换变形的连杆。
检查弹簧，如有疲劳或断裂现象，及时更换弹簧。
打开操作机构外壳，清理内部异物，确保机构内部清洁。
操作机构的运动部件磨损、松动或卡滞，如轴承磨损、销轴松动、连杆变形等。
弹簧疲劳或断裂，导致操作力不均匀。
操作机构内部有异物进入。
操作机构的运动部件磨损、松动或卡滞，如轴承磨损、销轴松动、连杆变形等。
弹簧疲劳或断裂，导致操作力不均匀。
操作机构内部有异物进入。
原因分析：
解决方法：
原因分析：
解决方法：
二、真空灭弧室故障
故障现象：真空灭弧室真空度下降
故障现象：真空灭弧室真空度下降
使用专业的真空度测试仪检测真空灭弧室的真空度，若真空度下降到规定值以下，应更换真空灭弧室。
在更换真空灭弧室时，要注意选择与原型号规格相同的产品，并严格按照安装工艺要求进行安装。
使用专业的真空度测试仪检测真空灭弧室的真空度，若真空度下降到规定值以下，应更换真空灭弧室。
在更换真空灭弧室时，要注意选择与原型号规格相同的产品，并严格按照安装工艺要求进行安装。
灭弧室密封不良，导致空气或其他气体进入。
灭弧室在长期运行过程中，触头磨损严重，影响真空度。
灭弧室密封不良，导致空气或其他气体进入。
灭弧室在长期运行过程中，触头磨损严重，影响真空度。
原因分析：
解决方法：
原因分析：
解决方法：
故障现象：灭弧室触头烧蚀严重
检查触头的烧蚀情况，若烧蚀程度较轻，可进行触头修磨处理；若烧蚀严重，应更换触头或真空灭弧室。
检查合闸过程中触头的接触情况，调整触头的接触压力和接触行程，确保触头良好接触。
检查触头的烧蚀情况，若烧蚀程度较轻，可进行触头修磨处理；若烧蚀严重，应更换触头或真空灭弧室。
检查合闸过程中触头的接触情况，调整触头的接触压力和接触行程，确保触头良好接触。
频繁操作或长期在大电流下运行，导致触头烧蚀。
合闸时触头接触不良，产生电弧，烧蚀触头。
频繁操作或长期在大电流下运行，导致触头烧蚀。
合闸时触头接触不良，产生电弧，烧蚀触头。
原因分析：
解决方法：
原因分析：
解决方法：

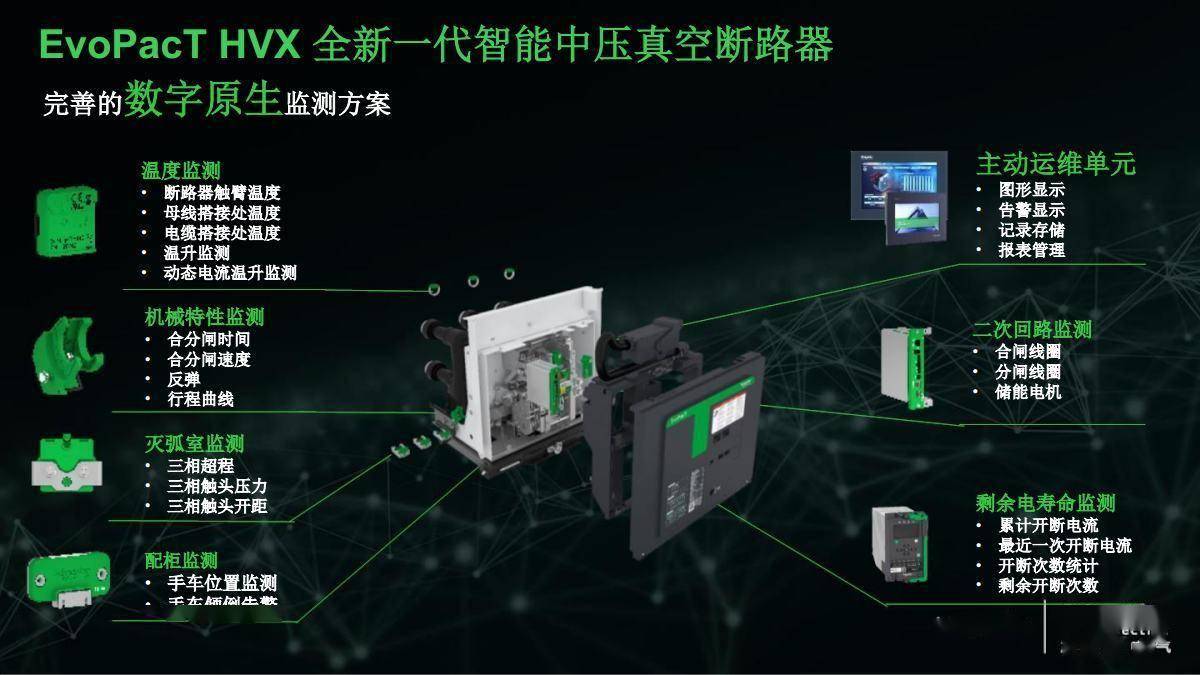

三、智能监测装置故障
故障现象：智能监测装置数据显示异常或无数据
故障现象：智能监测装置数据显示异常或无数据
检查监测装置的电源，更换损坏的电源模块，紧固松动的电源线路连接。
检查传感器，更换损坏的传感器。
检查通信线路，修复或更换松动、损坏的网线、光纤等。
检查监测装置，若硬件损坏，更换相应的硬件部件；若软件故障，进行软件修复或升级。
检查监测装置的电源，更换损坏的电源模块，紧固松动的电源线路连接。
检查传感器，更换损坏的传感器。
检查通信线路，修复或更换松动、损坏的网线、光纤等。
检查监测装置，若硬件损坏，更换相应的硬件部件；若软件故障，进行软件修复或升级。
监测装置电源故障，如电源模块损坏、电源线路连接松动。
传感器故障，如温度传感器、局放传感器等损坏。
通信线路故障，如网线、光纤等连接松动或损坏。
监测装置本身故障，如硬件损坏、软件故障等。
监测装置电源故障，如电源模块损坏、电源线路连接松动。
传感器故障，如温度传感器、局放传感器等损坏。
通信线路故障，如网线、光纤等连接松动或损坏。
监测装置本身故障，如硬件损坏、软件故障等。
原因分析：
解决方法：
原因分析：
解决方法：
故障现象：智能监测装置报警功能异常
根据设备的实际运行情况，合理设置报警阈值。
检查监测装置与后台监控系统的通信连接，确保通信正常。
检查装置内部逻辑，修复或更新错误的逻辑程序。
根据设备的实际运行情况，合理设置报警阈值。
检查监测装置与后台监控系统的通信连接，确保通信正常。
检查装置内部逻辑，修复或更新错误的逻辑程序。
报警阈值设置不合理，导致误报警或漏报警。
监测装置与后台监控系统通信故障，导致报警信息无法正常传输。
装置内部逻辑错误，导致报警判断不准确。
报警阈值设置不合理，导致误报警或漏报警。
监测装置与后台监控系统通信故障，导致报警信息无法正常传输。
装置内部逻辑错误，导致报警判断不准确。
原因分析：
解决方法：
原因分析：
解决方法：
四、其他故障
故障现象：断路器合闸后，电流表无指示或指示异常
故障现象：断路器合闸后，电流表无指示或指示异常
检查电流互感器，测试其绕组的绝缘电阻和变比，修复或更换故障的电流互感器。
检查电流表，修复或更换损坏的电流表。
检查二次回路，紧固松动的接线，修复断线或接触不良的部位。
检查电流互感器，测试其绕组的绝缘电阻和变比，修复或更换故障的电流互感器。
检查电流表，修复或更换损坏的电流表。
检查二次回路，紧固松动的接线，修复断线或接触不良的部位。
电流互感器故障，如绕组短路、开路或变比不准确。
电流表故障，如指针卡滞、内部电路损坏。
二次回路故障，如接线松动、断线或接触不良。
电流互感器故障，如绕组短路、开路或变比不准确。
电流表故障，如指针卡滞、内部电路损坏。
二次回路故障，如接线松动、断线或接触不良。
原因分析：
解决方法：
原因分析：
解决方法：
故障现象：断路器运行时，外壳温度过高
检查一次回路连接部位，紧固松动的螺栓，必要时对连接部位进行处理，如涂抹导电膏，降低接触电阻。
改善设备的运行环境，加强通风散热，如安装通风设备或增加散热通道。
检查断路器的负荷情况，若长期过载运行，应调整负荷分配或更换容量更大的断路器。
检查一次回路连接部位，紧固松动的螺栓，必要时对连接部位进行处理，如涂抹导电膏，降低接触电阻。
改善设备的运行环境，加强通风散热，如安装通风设备或增加散热通道。
检查断路器的负荷情况，若长期过载运行，应调整负荷分配或更换容量更大的断路器。
一次回路连接部位松动，导致接触电阻增大，发热严重。
环境温度过高，通风不良，影响散热。
断路器长期过载运行。
一次回路连接部位松动，导致接触电阻增大，发热严重。
环境温度过高，通风不良，影响散热。
断路器长期过载运行。
原因分析：
解决方法：
原因分析：
解决方法：
在处理断路器故障时，应严格遵守安全操作规程，确保操作人员的安全。若对故障处理不确定或无法解决，应及时联系施耐德的专业技术人员进行协助。
