具备8通道、16-Bit模数转换器（ADC）AD7699BCBZ-RL7的信息

AD7699是一款8通道、16-Bit、电荷再分配逐次逼近型模数转换器（ADC），采用单电源供电。

AD7699拥有多通道、低功耗、数据采集系统所需的要素，包括：无失码的真16-bit SAR ADC；用于将输入配置为单端输入（使用或不使用参考地）、差分输入或双极输入的、4通道、低串扰的多路复用器；内部低漂移基准源（可以选择2.5V或4.096V）和缓冲器；温度传感器；可选择的1极点滤波器；和多通道连续采样时的序列器。

AD7699使用简单的SPI接口实现配置寄存器的写入和转换结果的接收。SPI接口使用单独的电源（VIO），其被设定为主逻辑电平。

功耗与吞吐率成正比。

AD7699采用小型20引脚LFCSP封装，工作温度范围是-40°C～+85°C。

特性

• 16位分辨率、无失码

• 8通道多路复用器，输入可选择

• 单极性单端输入

• 差分输入（使用参考地）

• 伪双极性

• 吞吐速率：500 kSPS

• 积分非线性(INL)：典型值±0.5 LSB，最大值±1.5 LSB（±23 ppm或FSR）

• 动态范围：93.3 dB

展开全文

• 信纳比(SINAD)：91.5 dB（20 kHz时）

• 总谐波失真(THD)：-97 dB（20 kHz时）

• 模拟输入范围：0 V至VREF（VREF最高为VDD）

• 多种基准源类型

• 内部4.096 V基准源

• 外部缓冲基准源（可达4.096 V）

• 外部基准源（可达VDD）

• 内部温度传感器

• 通道序列器，可选单极点滤波器，繁忙指示器

• 无流水线延迟，SAR架构

• 单电源工作：5 V，逻辑接口电压：1.8 V至5 V

• 串行接口，兼容SPI、MICROWIRE、QSPI和DSP

• 功耗

• 26 mW（500 kSPS时）

• 5.2 μW（100 SPS时）

• 待机电流：50 nA

• 20引脚4 mm × 4 mm LFCSP封装

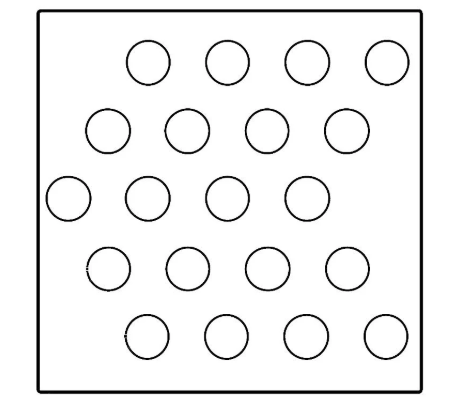

• 20引脚2.4 mm × 2.4 mm WLCSP封装
